[Deep Dive] 38장 - 브라우저의 렌더링 과정

이 카테고리는 모던 자바스크립트 Deep Dive 책을 공부하며 정리한 글을 포스팅하는 공간입니다.

---

자바스크립트가 가장 많이 사용되는 분야는 웹 브라우저 환경에서 동작하는 웹페이지/애플리케이션의 클라이언트 사이드다.

브라우저는 HTML, CSS, JS로 작성된 텍스트 문저를 파싱(해석)하여 브라우저에 렌더링한다.

파싱 : 프로그래밍 언어의 문법에 맞게 작성된 텍스트 문저를 읽어 들여 식행하기 위해 텍스트 문서의 문자열을 토큰으로 분해(어휘 분석)하고, 토큰의 문법적 의미와 구조를 반영하여 트리 구조의 자료구조인 파스 트리를 생성하는 일련의 과정.
일반적으로 파싱이 완료된 이후에는 파스 트리를 기반으로 중간 언어인 바이트코드를 생성하고 실행한다.

렌더링 : HTML, CSS, JS로 작성된 문서를 파싱하여 브라우저에 시각적으로 출력하는 것

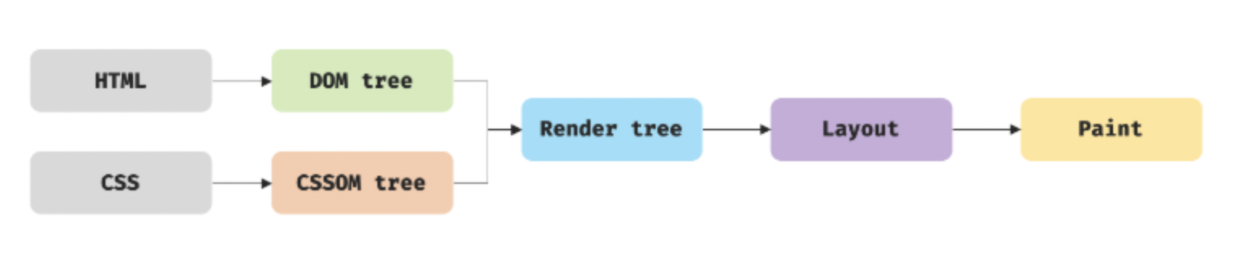

브라우저의 렌더링 과정



브라우저는 다음과 같은 과정을 거쳐 렌더링을 수행한다.

1. 브라우저는 HTML, CSS, JS, 이미지, 폰트 파일 등 렌더링에 필요한 리소스를 요청하고 서버로부터 응답을 받는다.
2. 브라우저의 렌더링 엔진은 서버로부터 응답된 HTML과 CSS를 파싱하여 DOM과 CSSOM을 생성하고 이들을 결합하여 렌더 트리를 생성한다.
3. 브라우저의 자바스크립트 엔진은 서버로부터 응답된 자바스크립트를 파싱하여 AST를 생성하고 바이트코드로 변환하여 실행한다. 이때 자바스크립트는 DOM API를 통해 DOM이나 CSSOM을 변경할 수 있다. 변경된 DOM과 CSSOM은 다시 렌더 트리로 결합된다.
4. 렌더 트리를 기반으로 HTML 요소의 레이아웃을 계산하고 브라우저 화면에 HTML 요소를 페인팅한다.







38.1 요청과 응답

브라우저의 핵심 기능은 필요한 리소스(HTML, CSS, JS, 이미지, 폰트 등의 정적 파일 또는 서버가 동적으로 생성한 데이터)를 서버에 요청하고 서버로부터 응답받아 브라우저에 시각적으로 렌더링하는 것이다.



서버에 요청을 전송하기 위해 브라우저는 주소창을 제공한다. 주소창에 URL을 입력하면 URL이 DNS를 통해 IP주소로 변환되고, 해당 IP주소를 갖는 서버에 요청한다.



URI

1.브라우저의 주소창에 http://naver.com ( /, 스킴과 호스트만으로 구성된 URI) 을 입력하고 엔터 키를 누르면 루트 요청이 naver.com 서버에 전송된다.
2. 일반적으로 서버는 루트 요청에 대해 암묵적으로 index.html을 응답하도록 설정되어 있다.
3. 서버는 루트 요청에 대해 서버의 루트폴더에 존재하는 정적 파일 index.html을 클라이언트 (브라우저) 로 응답한다.
4. http://poiemaweb.com/assets/data/data.json처럼 정적 파일의 경로와 파일 이름을 URI의 호스트 뒤에 PATH에 기술하여 요청을 보낸다면 서버는 루트 폴더의 assets/data 폴더 내에 있는 정적 파일 data.json을 응답할 것이다.

반드시 브라우저의 주소창을 통해 서버에게 정적 파일만을 요청할 수 있는 것은 아니고 자바스크립트를 통해 동적으로 서버에 정적/동적 데이터를 요청할 수도 있다.



개발자 도구의 Network 패널에서 확인한 요청과 응답



위 그림을 살펴보면 index.html (poiemaweb.com) 뿐만 아니라 CSS, 자바스크립트, 이미지, 폰트 파일등도 응답된 것을 확인할 수 있다.

브라우저의 렌더링 엔진이 HTML을 파싱하는 도중에 외부 리소스를 로드하는 태그, 즉 CSS파일을 로드하는 link 태그, img태그 , 자바스크립트를 로드하는 script 태그 등을 만나면 HTML의 파싱을 일시 중단하고 해당 리소스 파일을 서버로 요청한다.







38.2 HTTP 1.1과 HTTP 2.0

HTTP는 웹에서 브라우저와 서버가 통신하기 위한 프로토콜이다.

HTTP 1.1은 기본적으로 커넥션 당 하나의 요청과 응답만 처리한다. 즉, 여러 개의 요청을 한 번에 전송할 수 없고 응답 또한 마찬가지다. HTTP 1.1은 리소스의 동시 전송이 불가능한 구조이므로 요청할 리소스의 개수에 비례하여 응답 시간도 증가하는 단점이 있다.



HTTP 2.0은 커넥션 당 여러 개의 요청과 응답, 즉 다중 요청/응답이 가능하다. 따라서 HTTP 2.0은 여러 리소스의 동시 전송이 가능하므로 HTTP 1.1에 비해 페이지 로드 속도가 약 50% 정도 빠르다고 알려져 있다.







38.3 HTML 파싱과 DOM 생성

브라우저의 요청에 의해 서버가 응답한 HTML 문서는 문자열로 이루어진 순수한 텍스트다. 순수한 텍스트인 HTML 문서를 브라우저에 시각적인 픽셀로 렌더링하려면 HTML 문서를 브라우저가 이해할 수 있는 자료구조(객체)로 변환하여 메모리에 저장해야 한다.

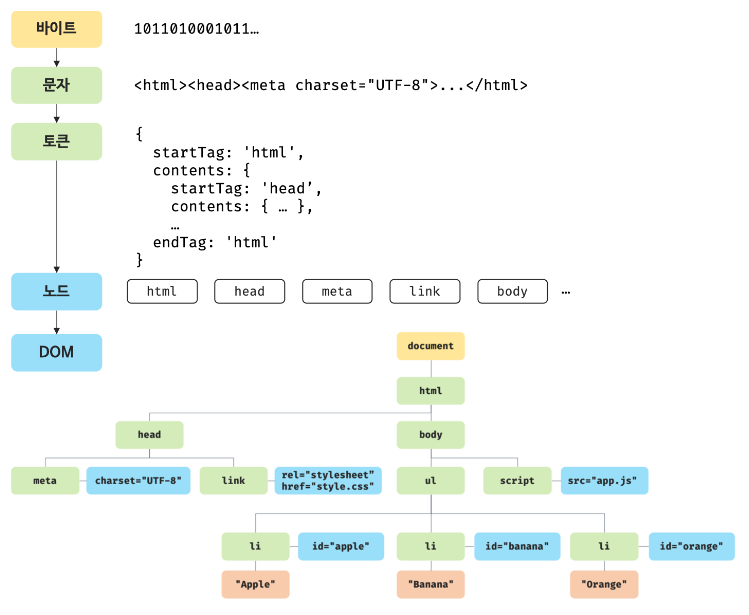

브라우저의 렌더링 엔진은 다음 그림과 같은 과정을 통해 응답받은 HTML 문서를 파싱하여 브라우저가 이해할 수 있는 자료구조인 DOM을 생성한다.

HTML 파싱과 DOM 생성



1. 서버에 존재하던 HTML 파일이 브라우저의 요청에 의해 응답된다.
2. 브라우저는 서버가 응답한 HTML 문서를 바이트(2진수) 형태로 응답받는다. 그리고 응답된 바이트 형태의 HTML 문서는 meta태그의 charset 어트리뷰트에 의해 지정된 인코딩 방식(UTF-8) 을 기준으로 '문자열'로 변환된다.
3. 문자열로 변환된 HTML문서를 읽어 들여 문법적 의미를 갖는 코드의 최소 단위인 토큰 들로 분해한다.
4. 각 토큰들은 객체!!!로 변환하여 노드 들을 생성한다. 노드는 이후 DOM을 구성하는 기본 요소가 된다.
5. HTML 문서는 HTML 요소들의 집합으로 이루어지면 HTML 요소는 중첩관계를 갖는다. 즉, HTML요소의 컨텐츠 영역 (시작태그와 종료태그 사이) 에는 텍스트뿐만 아니라 다른 HTML 요소도 포함될 수 있다.
6. 이러한 HTML 요소 간의 부자 관계를 반영하여 모든 노드들은 트리 자료구조로 구성한다. 이 노드들로 구성된 트리 자료구조를 DOM이라 부른다.







38.4 CSS 파싱과 CSSOM 생성

렌더링 엔진은 HTML을 처음부터 한 줄씩 순차적으로 파싱하여 DOM을 생성해 나간다. 이처럼 렌더링 엔진은 DOM을 생성해 나가다가 CSS를 로드하는 link 태그나 style 태그를 만나면 DOM 생성을 일시 중단한다.



그리고 link 태그의 href 어트리뷰트에 지정된 CSS파일을 서버에 요청하여 로드한 CSS파일이나 style 태그 내의 CSS를 HTML과 동일한 파싱 과정 ( 바이트 ➡️ 문자 ➡️ 토큰 ➡️ 노드 ➡️ CSSOM)을 거치며 CSSOM(CSS Object Model) 을 생성한다. 이후 CSS 파싱을 완료하면 HTML 파싱이 중단된 지점부터 다시 HTML을 파싱하기 시작하여 DOM 생성을 재개한다. CSSOM은 CSS의 상속을 반영하여 생성된다.







38.5 렌더 트리 생성

렌더링 엔진은 서버로부터 응답된 HTML과 CSS를 파싱하여 각각 DOM과 CSSOM를 생성한다. 그리고 DOM과 CSSOM은 렌더링을 위해 렌더 트리로 결합된다.



렌더 트리는 브라우저 화면에 렌더링되는 노드만으로 구성된다.

렌더 트리 생성



완성된 렌더트리는 각 HTML요소의 레이아웃을 계산하는데 사용되며 브라우저 화면에 픽셀을 렌더링하는 페인팅 처리에 입력된다.

렌더 트리와 레이아웃/페인트



브라우저의 렌더링 과정은 반복해서 실행될 수 있다. 다음과 같은 경우 반복해서 레이아웃 계산과 페인팅이 재차 실행된다.

• 자바스크립트에 의한 노드 추가 또는 삭제
• 브라우저 창의 리사이징에 의한 뷰포트 크기 변경
• HTML 요소의 레이아웃(위치, 크기)에 변경을 발생시키는 width/height, margin, padding, border, display, position, top/right/bottom/left 등의 스타일 변경

레이아웃 계산과 페인팅을 다시 실행하는 리렌더링은 비용이 많이 드는, 즉 성능에 악영향을 주는 작업이다. 따라서 가급적 리렌더링이 빈번하게 발생하지 않도록 주의할 필요가 있다.







38.6 자바스크립트 파싱과 실행

HTML 문서를 파싱한 결과물로서 생선된 DOM은 HTML 문서의 구조와 정보뿐만 아니라 HTML 요소와 스타일 등을 변경할 수 있는 프로그래밍 인터페이스로서 DOM API를 제공한다.

즉, 자바스크립트 코드에서 DOM API를 사용하면 이미 생성된 DOM을 동적으로 조작할 수 있다.

렌더링 엔진은 HTML을 한 줄씩 순차적으로 파싱하여 DOM을 생성해 나가다가 자바스크립트 파일을 로드하는 script 태그를 만나면 DOM생성을 일시 중단한다.

그리고 자바스크립트 파일을 서버에 요청하여 자바스크립트 코드를 파싱하기 위해 자바스크립트 엔진에 제어권을 넘긴다. 이후 자바스크립트 파싱과 실행이 종료되면 렌더링 엔진으로 다시 제어권을 넘겨 HTML 파싱이 중단된 지점부터 다시 HTML 파싱을 시작하여 DOM 생성을 재개한다.



자바스크립트 파싱과 실행은 브라우저의 렌더링 엔진이 아닌 자바스크립트 엔진이 처리한다. 자바스크립트 엔진은 자바스크립트를 해석하여 AST(추상적 구문 트리)를 생성한다. 그리고 AST를 기반으로 인터프리터가 실행할 수 있는 중간 코드인 바이트코드를 생성하여 실행한다.

자바스크립트 파싱과 실행



토크나이징

단순한 문자열인 자바스크립트 소스코드를 어휘 분석하여 문법적 의미를 갖는 코드의 최소 단위인 토큰들로 분해한다. 이 과정을 렉싱이라고 부르기도 하지만 토크나이징과 미묘한 차이가 있다.





파싱

토큰들의 집합을 구문 분석하여 AST를 생성한다. AST는 토큰에 문법적 의미와 구조를 반영한 트리 구조의 자료구조다. AST는 인터프리터나 컴파일러만이 사용하는 것은 아니다. AST를 사용하면 TS, Babel, Prettier 같은 트랜스파일러를 구현할 수도 있다.





바이트코드 생성과 실행

파싱의 결과물로서 생성된 AST는 인터프리터가 실행할 수 있는 중간 코드인 바이트코드로 변환되고 인터프리터에 의해 실행된다.







38.7 리플로우와 리페인트

만약 자바스크립트 코드에 DOM이나 CSSOM을 변경하는 DOM API가 사용된 경우 DOM이나 CSSOM이 변경된다. 이때 변경된 DOM과 CSSOM은 다시 렌더 트리로 결합되고 변경된 렌더 트리를 기반으로 레이아웃과 페인트 과정을 거쳐 브라우저의 화면에 다시 렌더링한다. 이를 리플로우, 리페인트라 한다.

DOM API에 의한 리플로우, 리페인트



• 리플로우 : 레이아웃 계산을 다시 하는 것. 노드 추가/삭제, 요소의 크기/위치 변경, 윈도우 리사이징 등 레이아웃에 영향을 주는 변경이 발생한 경우에 한하여 실행된다.
• 리페인트 : 재결합된 렌더 트리를 기반으로 다시 페인트를 하는 것을 말한다.

리플로우와 리페인트가 반드시 순차적으로 실행되는 것은 아니다. 레이아웃에 영향이 없는 변경은 리플로우 없이 리페인트만 실행된다.







38.8 자바스크립트 파싱에 의한 HTML 파싱 중단

렌더링 엔진과 자바스크립트 엔진은 직렬적으로 파싱을 수행한다. 이처럼 브라우저는 동기적으로, 즉 위에서 아래 방향으로 순차적으로 HTML, CSS, JS를 파싱하고 실행한다. 이것은 script 태그의 위치에 따라 HTML 파싱이 플로킹되어 DOM 생성이 지연될 수 있다는 것을 의미한다. 따라서 script의 위치는 중요하다.



script를 head 태그 안에 사용하되 script 태그 내에 defer 속성을 부여하여 HTML 파싱이 완료되면 자바스크립트 파싱이 실행되도록 하거나 body 요소의 가장 아래에 script를 위치시키는 것이 좋은 아이디어다.

(DOM이 완성되지 않은 상태에서 JS의 DOM 조작 방지, 페이지 로딩 시간 단축)







38.9 script 태그의 async/defer 어트리뷰트

앞에서 살펴본것같이 자바스크립트 파싱에 의한 DOM생성이 중단되는 문제를 해결하기위해 HTML5부터 script태그에 async/defer 어트리뷰트가 추가되었다.



async/defer 어트리뷰트는 다음과 같이 src어트리뷰트를 통해 외부 자바스크립트를 로드하는 경우에만 사용할 수 있다. 즉, src가 없는 인라인 자바스크립트에서는 사용할 수 없다.

<script async src="extren.js"></script>
<script defer src="extren.js"></script>



async 어트리뷰트

HTML파싱과 외부 자바스크립트 파일의 로드가 비동기적으로 동시에 진행된다.
단, 자바스크립트의 파싱과 실행은 자바스크립트 파일의 로드가 완료된 직후 진행되며 이때 HTML파싱이 종료된다.

여러개의 script 태그에 async 어트리뷰트를 지정하면 script 태그의 순서와 상관없이 로드가 완료되기 때문에, 순서보장이 필요한 script 태그에는 async 어트리뷰트를 지정하지 않아야한다.
IE10이상에서 지원된다.



defer 어트리뷰트

async 어트리뷰트와 마찬가지로 HTML 파싱과 외부 자바스크립트 파일의 로드가 비동기적으로 동시에 진행된다.
단, 자바스크립트의 파싱과 실행은 HTML 파싱이 완료된 직후, 즉 DOM 생성이 완료된 직후 진행된다.
따라서 DOM 생성이 완료된 이후 실행되어야 할 자바스크립트에 유용하다.
IE0이상에서 지원된다. IE6~9에서도 지원되기는 하지만 정상적으로 동작하지 않을 수 있다.
